Omnitest

        OMNITEST多功能通用硬度计
    特别适合：理化试验室、商检系统等
    性能特点
    硬件系统


    • Omnitest多功能硬度计符合所有标准的试验方法

    及试验步骤，如：洛氏、表面洛氏、布氏、维氏
    及努氏（可选项）等，执行的标准为：维氏DIN
    EN ISO 6507，ASTM E-384、布氏DIN EN ISO6506，
    ASTM E10、洛氏DIN EN ISO 6508,ASTM E18、球压
    痕DIN ISO 2039


    • 硬度计配备单独的PC机，软件运行于Windows XP；显示器为

    12”液晶屏


    • 布氏及维氏压痕测量装置采用USB接口的CCD摄像头，像素为400万，带有高亮度发光二极管

    • 可实现布氏、洛氏、维氏等所有硬度测试的自动测量

    • 硬度计的载荷范围为1（9.8N）-250kg（2451N）

    • 采用触摸屏方式，标尺转换方便快捷

    • 载荷的转换：通过触摸屏进行力值的转换

    • 载荷的施加：直流电机带动弹簧压缩，通过力值传感器进行闭环控制

    • 具有压头护罩装置，完全排除试样弯曲，偏斜及氧化皮对测试结果的影响

    • 具有夹持罩装置，夹持大悬伸试样时无需辅助支撑

    • 加载方式和时间：自动，可设定1-60秒

    • 可以进行端淬试验

    • 用于物镜压头旋转的高精度自动旋转系统，确保准确定位压痕上的物镜和屏幕上的图像

    软件系统


    • 多种语言选择，标准配置为：英语、德语、法语及意大利语。根据用户需求，可选择汉化

    • 计算机：独立PC，主处理器为奔腾4,40G硬盘，12”触摸式液晶显示屏，Windows XP操作系统

    • 支持即时打印功能

    • 硬度测试软件：洛氏硬度自动测试系统、布氏及维氏硬度自动扫描系统

    • 硬度值的修正：按照DIN-EN/ISO/ASTM标准进行曲面自动修正（包括布、洛、维氏硬度试验）

    • 数据处理：数据显示及统计、最大及最小、平均值、标准偏差、CP及CPK系数、柱状图等

    • 标尺的转换：按照ISO18625标准，可设置洛氏硬度标尺A,B,C,D,E,F,G,H,R,N,T,W及布氏硬度标尺和维氏硬度标尺

    • 数据存储：试验结果自动存储，按照ACCESS格式传输数据或者将数据保存到Excel数据库

    • 软件系统的升级：可进行升级

    • 结果显示：数值显示在LCD液晶显示器上，同时，自动进行保存，测量结果及压痕的形状、尺寸等信息均被保留，可以进行调用。对不同的标尺的结果进行分析，并用图表进行表示

    • 通讯：RS232接口及标准的USB接口

    • 电源：交流电220V/50Hz

    基本参数
    试验力
    - 维氏：1,2,3,4,5,10,20,30,40,50,60,80,100,120kg
    - 布氏：1,2.5,5,6.25,10,15.625,25,30,31.25,62.5,100,125,187.5,250kg
    - 洛氏预载荷：3/10kg
    - 洛氏载荷：15,30,45,60,100,150kg
    压头


    • 120°圆锥洛氏金刚石压头

    • 标准配置为直径1/16”洛氏球压头，可选直径1/8”， 1/4”， 1/2” 洛氏球压头

    • 136°菱形维氏金刚石压头

    • 标准配置为直径2.5mm布氏硬质合金球压头，可选直径1mm，5mm，10mm

    标尺


    • HRA-HRB-HRC-HRD-HRF-HRG-HB30-HV10-kg/mm2-N/mm2

    • HR15N-HR30N-HR45N-HR15T-HR30T-HR45T- HR15W-HR30W-HR45W

    • 根据要求可选配其他标尺，如：HRE-HRH-HRR-HB10-HB5-HV5等

    测试范围：HRC10-70
    CCD光学扫描测量系统


    • 标准配置为放大33倍布氏测量系统及放大135倍维氏测量系统。根据需求，可选择195倍，280倍及400倍维氏测量系统

    CCD光学扫描测量系统分辨率


    • 33倍布氏测量系统为0.001mm

    • 135倍维氏测量系统为0.0002mm。

    • 400倍维氏测量系统为0.0001mm

    放大系统带有LED光源
    精度指标


    • 示值误差：符合ISO6508-2（6506-2）

    及GB230.2(231.2)


    • 示值重复性：符合ISO6508-2（6506-2）

    及GB230.2(231.2)
    试验空间尺寸


    • 试验空间最大高度：290mm

    • 试验空间最大深度：250mm

    设备外形尺寸及重量


    • 高900mm×宽400mm×深600mm

    • 重量：250kg

    标准配置


    • 洛氏圆锥金刚石压头

    • 维氏菱形金刚石压头

    • 直径2.5mm布氏球压头

    • 直径1/16”洛氏球压头

    • 33倍布氏测量放大系统

    • 135倍维氏测量放大系统

    • 直径120mm平砧板

    • 直径60mm平砧板

    • V型砧板，适用直径3-12mm圆棒

    • V型砧板，适用直径12-90mm圆棒

    • 压头拆卸专用工具

    • 附件盒

    • 塑料罩

    • 操作手册





    图片和视频

    在本节中，你会发现视频和图片有关所选产品。



    C：配件

    在本节中，您将找到我们的标准配件以及我们的可选配件。你有没有在这里找到一个特定的解决方案？联系我们，我们的技术办公室是在您处理建议或发展为您的需求的理想解决

    标准配件

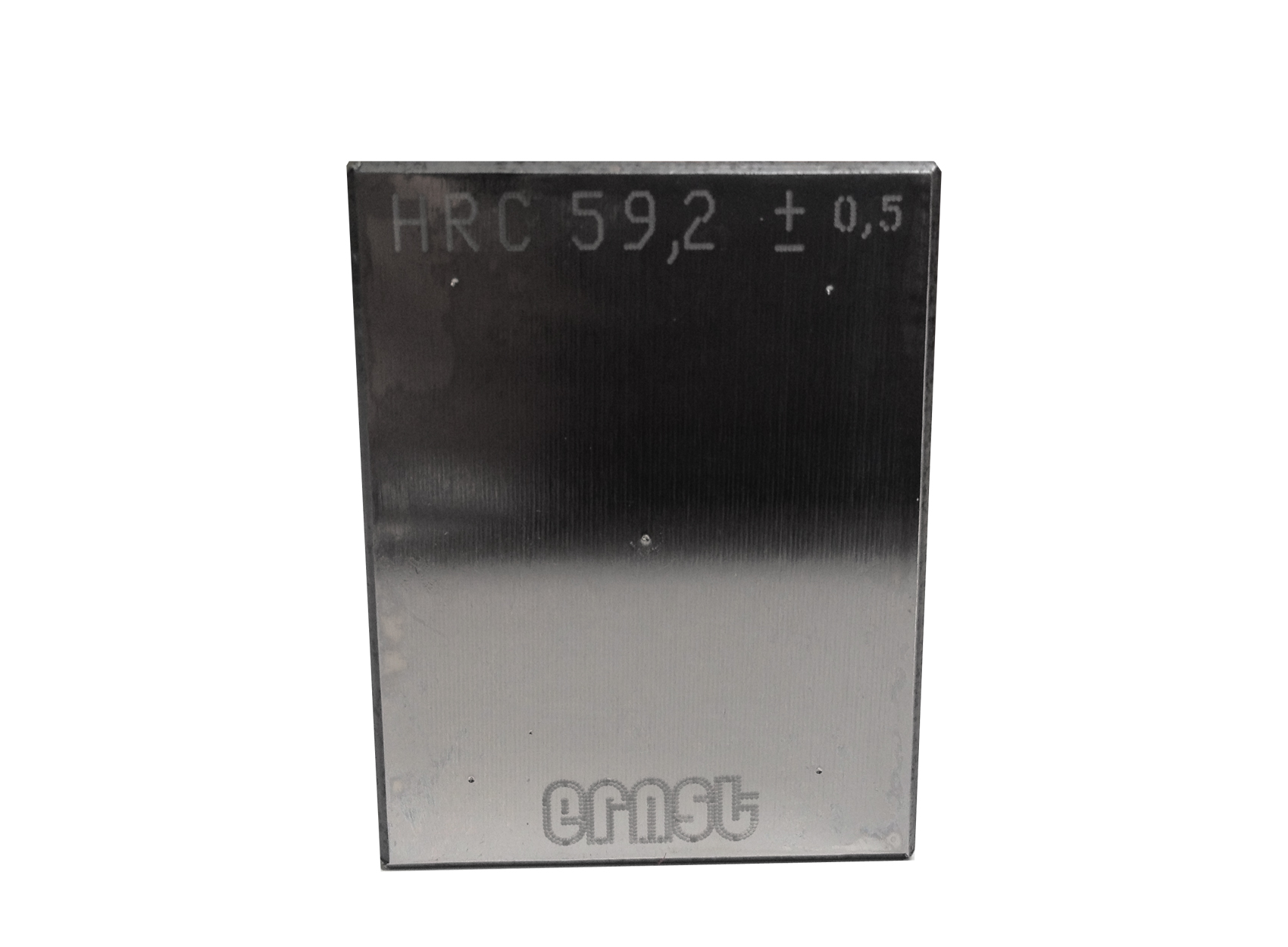

    恩斯特硬度试验块

    • 乙烯基保护盖

    • V-anvil圆标本 Ø 最小. 8mm 最大. 60 mm

    • V-anvil圆标本 Ø 最小. 3 mm 最大. 12 mm

    • 平砧 60 mm 直径.

    • 平砧 120 mm 直径.

    • 135x物镜

    • 33x物镜

    • 硬度计压头HB 2.5 mm

    • HRC硬度计压头和Ukas校准证书

    • 罗克韦尔1/16”硬度计压头

    可选配件


    台架

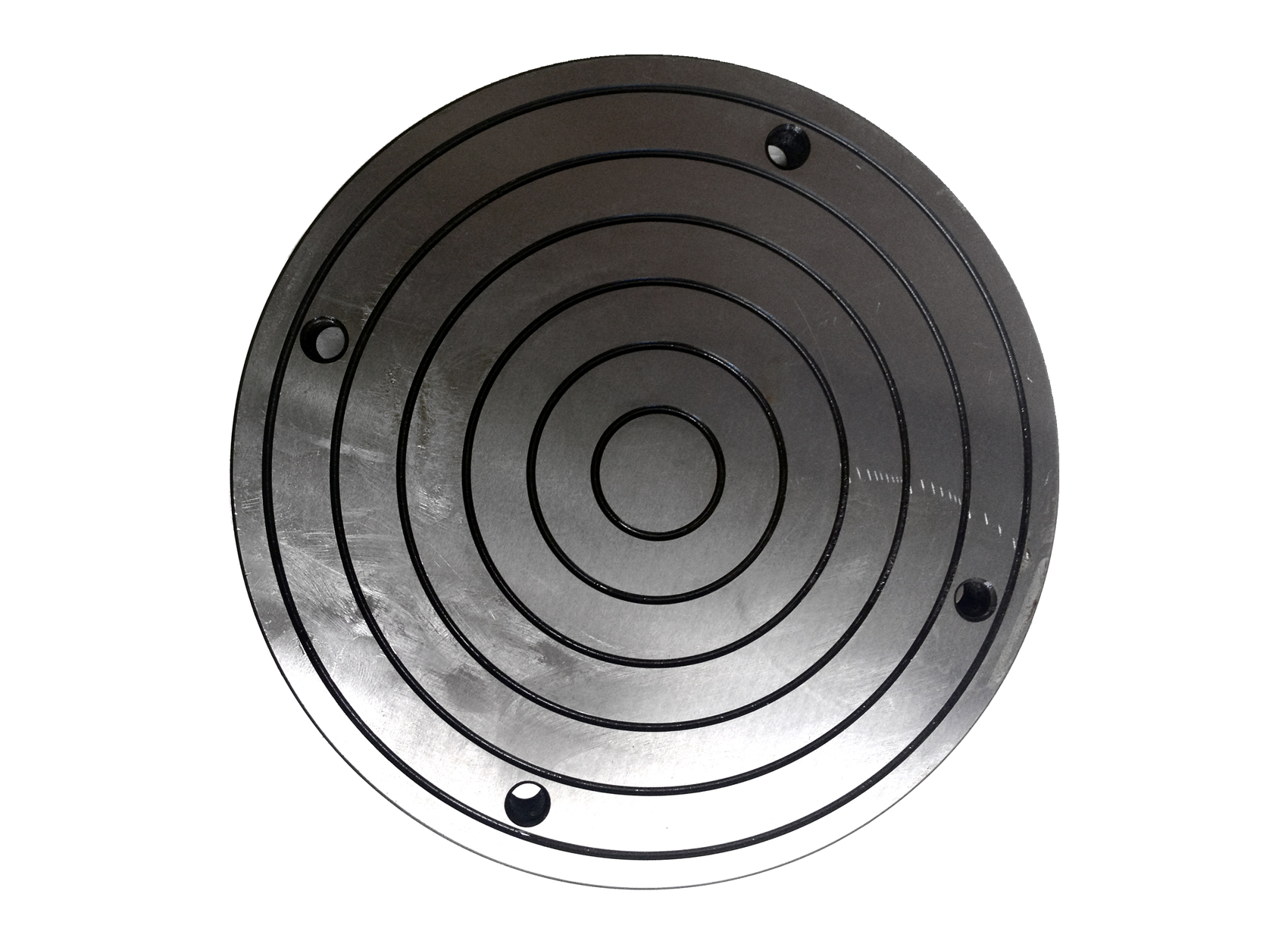

    直径为200毫米的平砧块

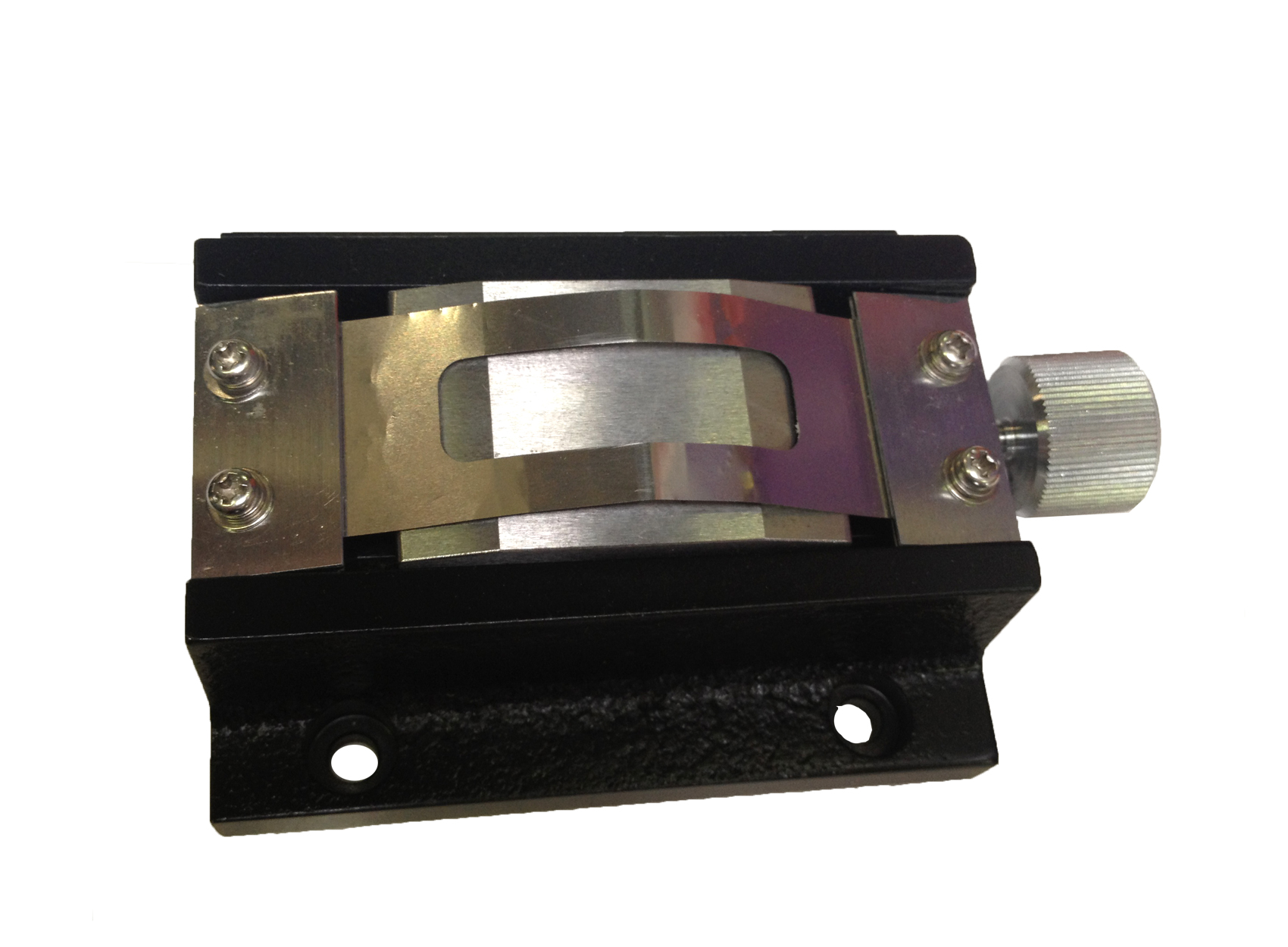

    附件为薄标本1型(0.4 - 3毫米)


    附件为薄标本2型(0.02 - -0.5毫米)


    附件为薄的标本类型3(0.02 8毫米)

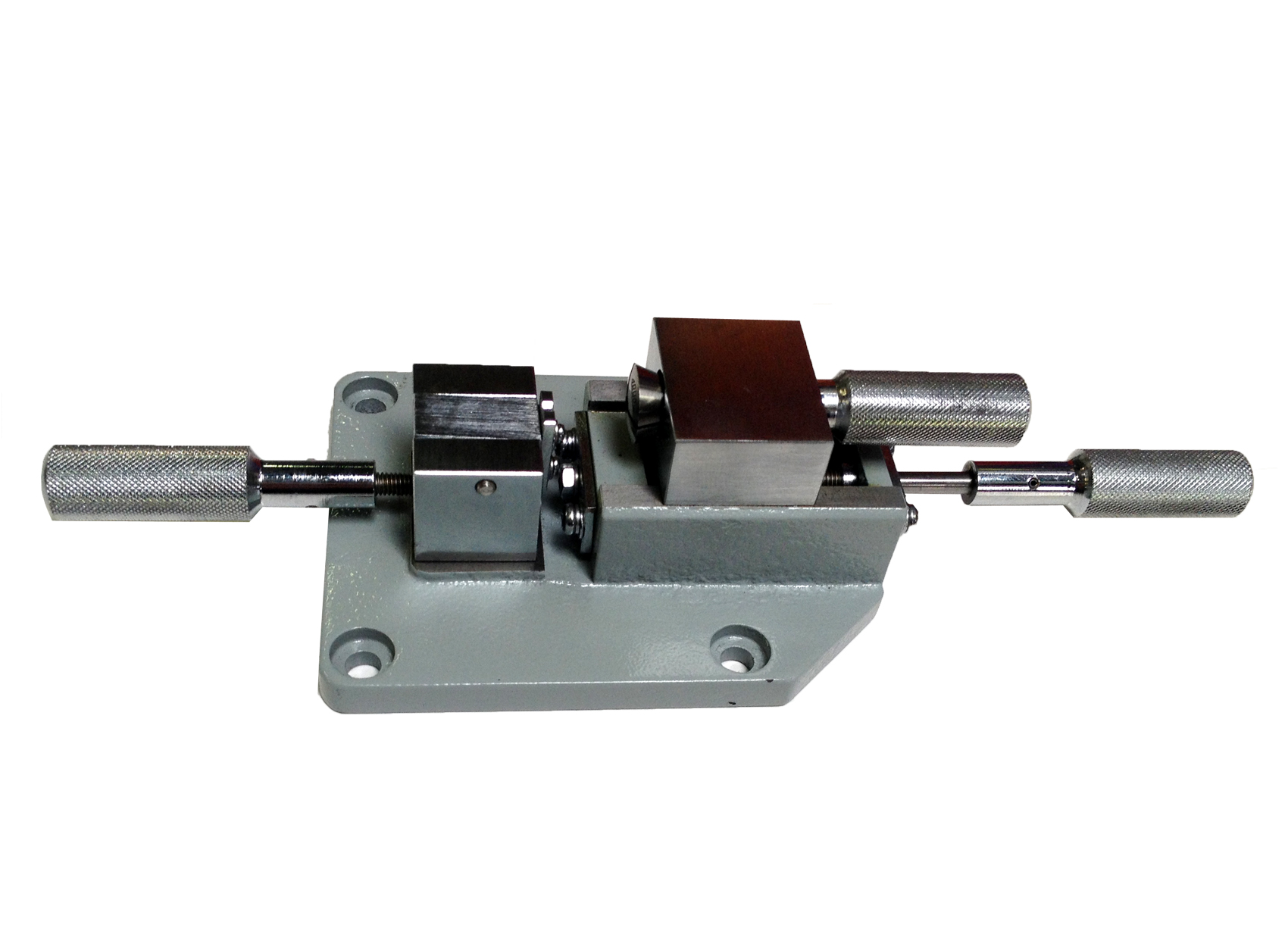

    虎钳的圆的标本 0.4÷3 mm


    400X物镜

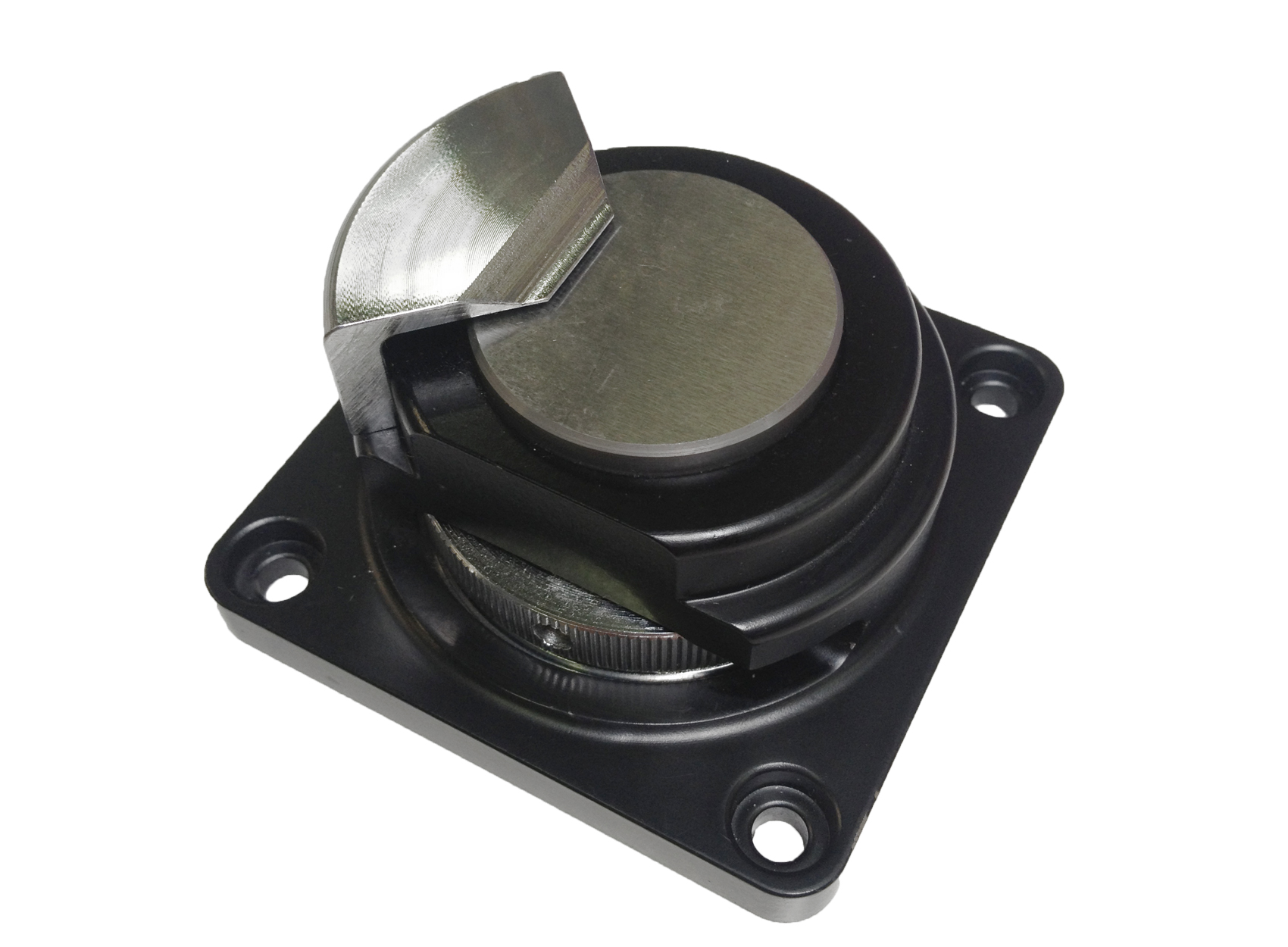

    V-anvil 轮上的直径 200mm。


    • USB打印机电缆

    • 证书

    • 1.2”球硬度计压头

    • HB 1 mm 的硬度计压头

    • 罗克韦尔1/4 "硬度计压头

    • 罗克韦尔1/8”硬度计压头

    • 10mm球硬度计压头

    • 山本测试块校准证书或坐或UKAS根据标准EN 10004:25 HRC - 45 HRC - 62 HRC

    • 努普软件测试过程

    • 5mm球硬度计压头
